天網線UTP_ CAT5、UTP_ CAT5e、UTP_ cat6

關鍵詞：

所屬分類：

網絡線

聯系我們

產品詳情

普天網絡線分為非屏蔽、單屏蔽、雙屏蔽的室內和室外網線
類型：五類超五類六類超六類七類

導體材料：銅
導體直徑：單股：0.40mm/0.45mm/0.50mm/0.56/0.57/0.58
多股：7*0.12mm/7*0.16mm/7*0.20mm
絕緣材料：PE
單屏蔽材料：鋁箔
雙屏蔽材料：鋁箔+編織網
編織網數：32網、48網、64網、80網、96網、112網、128網
編織材料：銅
護套：新料PV環保PVC 低煙無鹵阻燃
網線應用范圍：
●適合EIA/TIA 568A/B通用線序
●廣泛應用于網絡通信媒體傳播等
●支持語音、數據及大多數媒體高速傳播
●支持10Base T/100Base Tx快速以太網、千兆以太網和622Mbps ATM、令牌環等多種網絡類型
產地：上海

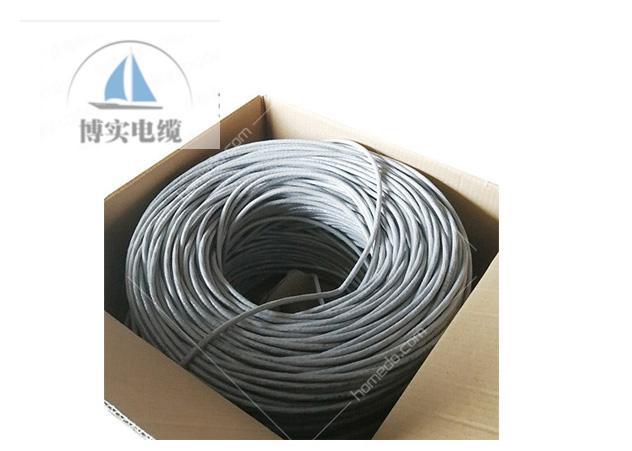

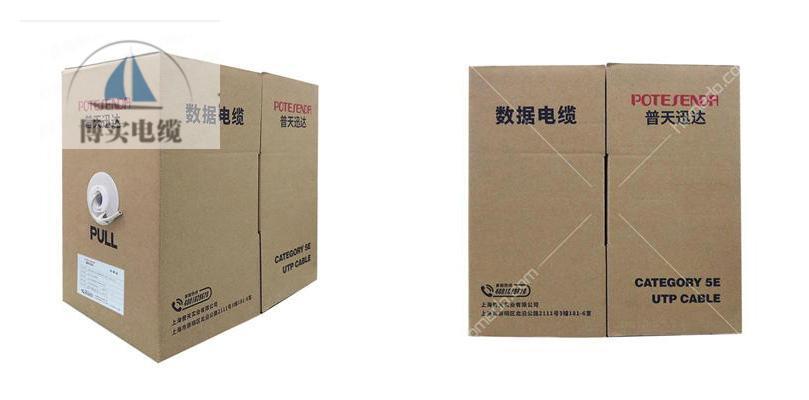

包裝：305m/卷 CAT5 UTP
CAT6/CAT5 FTP

一、局域網絡線纜系列
（一）前言
局域網（LAN）是構成高速信息網的基本單位，將局部區域內的智能大廈、建筑物、基層單位，甚至每個家庭接上信息高速公路，與國內外互聯網交流信息。
4對五類、超五類及6類對絞電纜是局域綜合布線系統中水平子系統所采用的水平電線，用于系統的工作區通信引出端與交接間配線架之間的布線（即通信線盒至配線架之間的連接）。敷設于穿線管、電線槽和天花板或地板隔層之間，從而使系統支持語音、數據、文字、圖像和視頻等多種應用。
本公司生產的LAN CABLE主要為4對100ΩUTP（非屏蔽）、FTP（非屏蔽對絞鋁箔總屏蔽電纜）及S-UTP（非屏蔽對絞增強型雙屏蔽電纜）三種形式。
非屏蔽類線纜用于普通場合，屏蔽類線纜采用特定工藝制造，更適合數據安全傳輸的要求，如軍隊、醫院、機場及電信間等高電磁干擾環境。
數字通信電纜產品具體應用于以下局域網系統：
*1000BASE-T4；
*100MbpsTP-PMD;
*100BASE-T2/T4;
*100VG-AnyLAN;
*55/155MbpsATM;
*10BASE-T;
*4/16Mbps Token Ring;

二、線纜的連接
1、線纜一端接I/O信息出口（通信接線盒），一端接于配線架。
2、線纜與RJ45水晶頭壓，用于HUB集線器、服務器、電腦之間的連接和互聯。
安裝操作指引：
線纜與信息模塊及RJ-45水晶頭連接，可以采用TIA/EIA-568B標準所指的T568A或T568B任一種接線方式，但要求整個網絡布線的接線方式一致。
1、與I/O信息出口的連接，你只需將第1至第4對線按色標插在插座背面IDC（絕緣置換置）接頭上，用專用沖壓工具沖壓即可，保證劈開的導線對能夠按照正確的順序連接到插孔的金屬針上即可。

三、產品標準
《YD/T1019-2001數字通信用實心聚烯烴絕緣水平對絞電纜》

四、產品鑒定
1、導體：標準要求數字通信電纜的導體需采用電工軟圓銅線，實芯導體直徑如下表所示：
線纜類列
導體直徑/mm
五類線（CAT.5）
0.5
超五類線（CAT.5e）
0.5或0.52
六類線（CAT.6）
0.6
2、祼銅線的外觀識別：裸銅線呈淡紅色；
3、絕緣：采用HDPE，表面光滑，延伸率優異；
4、護套：采用阻燃聚氯乙烯料，符合安全要求；
5、標志：采用噴印計米，兩個相鄰標志之間的距離為1米；

產品優點：
導體采用進口高純度無氧銅，傳輸信號衰減小，傳輸速率快；
絕緣采用進口聚丙烯材料，純度高，更低傳輸衰減，讓傳輸速度更快；
帶采用鋁箔復合帶繞包，外界電磁場干擾小，音質清晰無噪；
護套采用透明外被料，耐酸堿腐蝕，防老化，使用壽命長。
線材采用準確的計米裝置，保證長度準確；
本卷裝線經過電氣性能全檢，保證產品質量及整卷無接頭；
1．環保料：線材采用絕緣和護套采用環保材料，具有良好的機械物理性能、電氣性能和熱穩定性，鉛、鎘等重金屬和重金屬化合物的含量極低，符合歐洲環保材料中對八種重金屬含量的限制要求，是新一代的電線用材料。
2．損耗小：線材采用進口高純度無氧銅導體，傳輸衰減小，信號損耗小，配合電話機使用，音質逼真，清晰流暢。
3．速度高：線材采用進口聚丙烯材料，純度高，更低傳輸衰減，更高傳輸速度，更適合用于寬帶上網，可視電話的高傳輸速度的要求。
4．干擾少：線材采用鋁箔復合帶繞包，外界電磁場干擾小，使音質清晰無噪，無距離感，近如咫尺；
5．壽命長：采用護套料，具有良好的耐磨性、能抵抗油、酸、堿、菌、潮氣等，防老化，使用壽命長。
